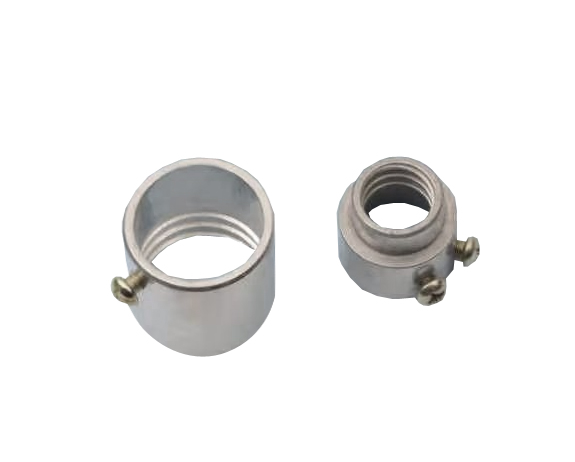

基本型无螺纹连接器（VKC）

基本型无螺纹连接器（VKC）

1、VKC-J基本型无螺纹连接器于RZ(KZ)-1基本型可挠金属电气导管用螺纹方式连接，另一端与无螺纹电线管连接。

2、材质为压铸锌，表面镀锌或镀铬。

型号

可挠金属套管类型

 可挠金属套管规格 L1
mm		 L2
mm		 L
mm

A
mm

 ΦD
mm		 Φd
mm		 电线管对应规格
″ mm
VKC-17-J



KZ		 17# 22 18 43 7 28.0 19.8 3/4 19
VKC-24-J 24# 22 20 45 7 35.2 26.0 1 25
VKC-30-J 30# 22 22 47 7 41.3 32.5 11/4 32
VKC-38-J 38# 27 25 55 8 50.3 38.8 11/2 38
VKC-50-J 50# 27 25 55 8 62.3 51.5 2 51
VKC-63-J 63# 35 35 73 9 76.8 64.4 21/2 64
VKC-76-J 76# 35 35 73 9 90.8 77.1 3 76



1、VKC-C基本型无螺纹连接器于RZ(KZ)-1基本型可挠金属电气导管用螺纹方式连接，另一端与无螺纹钢管连接。

2、材质为压铸锌，表面镀锌或镀铬

型号

可挠金属套管类型

 可挠金属套管规格 L1
mm		 L2
mm		 L
mm

A
mm

 ΦD
mm		 Φd
mm		 电线管对应规格
″ mm
VKC-17-C

KZ

 17# 22 18 43 7 28.0 22.5 1/2 15
VKC-24-C 24# 22 20 45 7 35.2 28.0 3/4 20
VKC-30-C 30# 22 22 47 7 41.3 35.0 1 25
VKC-38-C 38# 27 25 55 8 50.3 44.0 11/4 32
VKC-50-C 50# 27 25 55 8 62.3 50.5 11/2 40
VKC-63-C 63# 35 35 73 9 76.8 61.0 2 50
VKC-76-C 76# 35 35 73 9 90.8 81.0 21/2 70
VKC-83-C 83# 35 35 73 9 97.0 89.4 3 80
VKC-101-C 101# 35 35 73 9 127 115.1 4 100
VKC-130-C 130# 35 35 73 9 157.0 140.8 5 125
