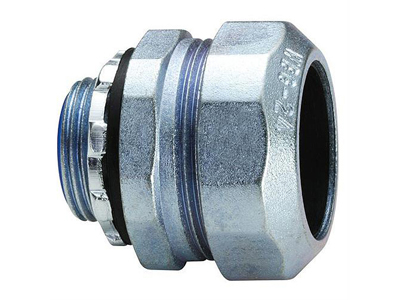

防水型接线箱连接器WBG

 1、WBG防水型接线箱连接器与KV防水型、KVZ阻燃型可挠金属电气导管用螺纹方式连接,另一端与接线箱、电机等连接。

2、材质为压铸锌,表面镀锌或镀铬,其余材质为橡胶等。



型号

可挠金属套管型号

可挠金属套管规格

L1
mm

L2
mm

L3
mm
ΦA
mm
ΦB
mm
ΦD
mm
ΦS
mm

管螺纹

WBG-12 KV 12# 12 24.5 27 37.0 34.0 14.5 20.9 G1/2
WBG-15 15# 12 24.5 27 37.0 34.0 14.5 20.9 G1/2
WBG-17 17# 12 23.5 27 37.0 34.0 14.5 20.9 G1/2
WBG-24 24# 12 25.5 30 46.0 42.8 19.7 26.4 G3/4
WBG-30 30# 16 29.0 33 54.0 50.5 25.8 33.2 G1
WBG-38 38# 16 33.0 37 64.0 60.0 34.3 41.9 G11/4
WBG-50 50# 18 34.5 38 78.0 73.5 40.0 47.8 G11/2
WBG-63 63# 18 37.0 44 92.0 90.0 52.0 59.6 G2
WBG-76 76# 18 42.0 48 108.0 104.0 67.5 75.1 G21/2
WBG-83 83# 20 42.0 49 121.7 115.8 77.8 87.8 G3
WBG-101 101# 33 52.0 57 145.0 150.0 88.5 113.0 G4
WBG-130 130# 33 52.0 57 168.0 168.0 99.2 138.4 G5
